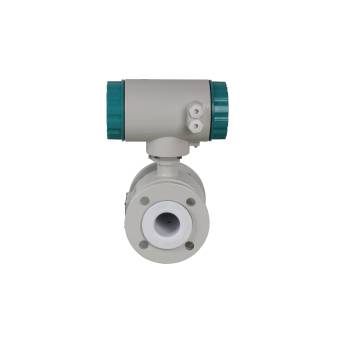

หลักการทำงานของเครื่องวัดกระแสแม่เหล็กไฟฟ้าขึ้นอยู่กับกฎของการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ รายละเอียดมีดังนี้:
พื้นฐานของกฎหมาย: เมื่อตัวนำตัดเส้นฟลักซ์แม่เหล็กในสนามแม่เหล็กแรงไฟฟ้าที่เกิดขึ้นจะถูกสร้างขึ้นและขนาดของมันเป็นสัดส่วนกับความเร็วในการเคลื่อนไหวของตัวนำความแรงสนามแม่เหล็กและความยาวที่มีประสิทธิภาพของตัวนำในสนามแม่เหล็ก
การเหนี่ยวนำการไหล: ในเครื่องวัดกระแสแม่เหล็กไฟฟ้าของเหลวนำไฟฟ้าที่วัดได้นั้นเทียบเท่ากับตัวนำในกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ ส่วนเซ็นเซอร์ของ Flowmeter ประกอบด้วยคู่ของขั้วแม่เหล็กและขั้วไฟฟ้าคู่หนึ่ง เสาแม่เหล็กสร้างสนามแม่เหล็กและอิเล็กโทรดจะใช้ในการตรวจจับแรงไฟฟ้าที่เกิดขึ้น เมื่อของเหลวนำไฟฟ้าไหลในท่อวัดมันจะเทียบเท่ากับตัวนำที่ตัดเส้นฟลักซ์แม่เหล็กในสนามแม่เหล็กซึ่งจะสร้างแรงไฟฟ้าที่เกิดขึ้นในของเหลว
| Flow direction |
forward, reverse, net flow |
| Repeatability error |
±0.1% of measured value |
| Accuracy |
Pipeline type: 0.2 level 0.5 level 1.0 level
|
| Insertion type: 2.5 level |
| Temperature of the measured medium |
Rubber lining: -20℃~80℃ |
| |
PTFE lining: -30℃~150℃ |
คำแนะนำในการสั่งซื้อเมื่ออุณหภูมิกลางมากกว่า 80 ℃
อันดับความดันในการทำงาน
| Ordinary type |
DN10-DN50: S4.0MPa |
| |
DN65-DN400: ≤1.6MPa |
| |
DN400-DN600: ≤1.6MPa |
| |
DN600 and above: ≤1.0MPa |
| Plug-in type |
≥DN200：0.25MPa-4MPa |
ข้อกำหนดความดันพิเศษเมื่อสั่งซื้อ
| Flow measurement range |
The flow measurement range corresponds to a speed range of 0.3~10m/s |
| Pipeline type |
0.3~10m/s |
| Plug-in type |
0.3~10m/s |
| Relative humidity |
5%~95%RH |
| Environmental temperature |
Sensor 40℃~80℃ |
| |
Converter -25℃~60℃ |
| |
Plug-in type -25℃~60%C |
| Communication interface |
RS232 RS485 HART |
| Conductivity range |
Conductivity of the measured fluid is 25ps/cm. Most water-based media have a conductivity range of 200~800us/cm, and electromagnetic flowmeters can be used |
| Output current and load resistance |
4~20mA fully isolated load resistance <7500 |
| Pulse frequency |
0~5KHz (load resistance ≥3000) photoelectric isolation OCT external power supply ≤35V |
| Electrode material |
platinum-containing stainless steel, titanium, tantalum, Hastelloy platinum or other special electrode materials |
| Power supply |
AC220V50Hz, DC24V |
| Protection level |
submersible type IP68 other types IP67 |
| Straight pipe length |
pipeline upstream 210DN downstream ≥5DN |
| Connection method |
pipeline GB9119-2000 standard flange plug-in threaded connection ball valve specification DN50 |
| Explosion-proof mark |
Ex db ib mb ⅡCT6 Gb;Ex tb ШC T80'C Db |
