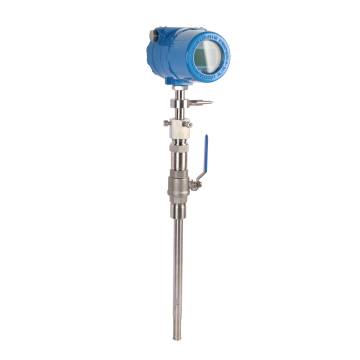

เครื่องวัดการไหลของมวลก๊าซความร้อนส่วนใหญ่ประกอบด้วยเซ็นเซอร์ตัวแปลงสัญญาณและหน่วยแสดงผล ต่อไปนี้เป็นคำแนะนำโดยละเอียด:
เซ็นเซอร์
การวัดโพรบ: นี่คือองค์ประกอบหลักซึ่งมักจะประกอบด้วยสายความต้านทานความร้อนสองสายหนึ่งเป็นองค์ประกอบความร้อนและอื่น ๆ เป็นองค์ประกอบการวัดอุณหภูมิ เมื่อก๊าซไหลผ่านความร้อนที่เกิดจากองค์ประกอบความร้อนจะถูกนำออกไปโดยก๊าซทำให้เกิดการเปลี่ยนแปลงอุณหภูมิ การไหลของมวลของก๊าซคำนวณโดยการวัดความแตกต่างของอุณหภูมิระหว่างสายความต้านทานความร้อนทั้งสอง เพื่อวัดอย่างถูกต้องโพรบวัดโดยทั่วไปจะใช้วัสดุทนต่ออุณหภูมิสูงและวัสดุทนต่อการกัดกร่อนเช่นแพลตตินัมโรเดียมและโลหะผสมโลหะอื่น ๆ
องค์ประกอบการชดเชยอุณหภูมิ: เนื่องจากค่าการนำความร้อนของก๊าซเกี่ยวข้องกับอุณหภูมิเพื่อปรับปรุงความแม่นยำในการวัดจึงจะมีการตั้งค่าองค์ประกอบการชดเชยอุณหภูมิ มันสามารถวัดอุณหภูมิของก๊าซแบบเรียลไทม์และส่งข้อมูลอุณหภูมิไปยังตัวแปลงสัญญาณเพื่อทำการชดเชยอุณหภูมิตามผลการวัดและกำจัดอิทธิพลของการเปลี่ยนแปลงอุณหภูมิในการวัด
ส่วนประกอบการควบคุมการไหล: มิเตอร์การไหลของมวลก๊าซความร้อนบางตัวยังติดตั้งส่วนประกอบที่ควบคุมการไหลเช่นอุปกรณ์ควบคุมปริมาณหรือวาล์วควบคุม พวกเขาสามารถปรับการไหลของก๊าซได้ตามต้องการเพื่อให้ก๊าซผ่านโพรบวัดภายในช่วงการไหลที่เหมาะสมเพื่อให้แน่ใจว่าความแม่นยำและความเสถียรของการวัด
| Model |
Insertion type/pipe segment type |
| Measurement medium |
various gases (except acetylene) |
| Pipe diameter range |
DN80-DN6000 DN15-DN2000 |
| Flow rate range |
0.5-100Nm/s |
| Accuracy |
±1% |
| Working temperature |
Sensor（Normal temperature type）： -10℃-100℃ |
| |
Sensor（High temperature type）： -10℃-100℃ |
| |
Converter: -10C-45℃ |
| Working pressure |
≤4.0MPa ≤16MPa |
| Power supply |
24VDC or 220VAC (power consumption ≤18W) |
| Response speed |
1s |
| Output signal |
4-20mA (photoelectric isolation, maximum load 500 ohms) RS485 communication |
| Pipeline material |
carbon steel, stainless steel, plastic, etc. Display: 8-bit field + 24 prompts |
| Display memory |
standard volume flow, cumulative flow, standard time, cumulative running time, etc. |
| Primary meter protection level |
IP65 |
| Primary meter explosion-proof level |
ExdIICT4 |
| Sensor material |
stainless steel |
วงจรการแปลง A/D: แปลงสัญญาณอะนาล็อกที่ขยายเป็นสัญญาณดิจิตอลสำหรับการประมวลผลและการคำนวณโดยไมโครโปรเซสเซอร์ ความแม่นยำและความเร็วของวงจรการแปลง A/D มีผลกระทบที่สำคัญต่อความแม่นยำในการวัดและความเร็วในการตอบสนองของเครื่องวัดการไหล
ไมโครโปรเซสเซอร์: มันเป็นแกนหลักของตัวแปลงสัญญาณ มันประมวลผลและคำนวณสัญญาณดิจิตอลตามอัลกอริทึมที่ตั้งไว้ล่วงหน้าเพื่อให้ได้ค่าการไหลของมวลของก๊าซ ในเวลาเดียวกันไมโครโปรเซสเซอร์ยังสามารถดำเนินการจัดเก็บข้อมูลการควบคุมการแสดงผลการสื่อสารและฟังก์ชั่นอื่น ๆ
อินเทอร์เฟซการสื่อสาร: ใช้ในการสื่อสารกับอุปกรณ์ภายนอกเช่นการส่งข้อมูลการวัดไปยังคอมพิวเตอร์โฮสต์หรือระบบควบคุม อินเทอร์เฟซการสื่อสารทั่วไป ได้แก่ RS485, Hart, Profibus และอื่น ๆ ผู้ใช้สามารถเลือกวิธีการสื่อสารที่เหมาะสมตามความต้องการที่แท้จริง
หน่วยแสดงผล: โดยปกติแล้วการแสดงผลคริสตัลเหลว (LCD) หรือจอแสดงผลไดโอดเปล่งแสง (LED) ซึ่งใช้ในการแสดงการไหลของมวลก๊าซอุณหภูมิความดันและพารามิเตอร์อื่น ๆ หน่วยแสดงผลสามารถตั้งค่าโหมดการแสดงผลและพารามิเตอร์ที่แตกต่างกันเพื่ออำนวยความสะดวกในการดูและการทำงานของผู้ใช้ เครื่องวัดการไหลของมวลก๊าซความร้อนระดับสูงบางตัวมีฟังก์ชั่นหน้าจอสัมผัสและผู้ใช้สามารถทำการตั้งค่าพารามิเตอร์การท่องเว็บและการดำเนินการอื่น ๆ โดยการสัมผัสหน้าจอ นอกจากนี้เพื่อปรับให้เข้ากับสภาพแวดล้อมการติดตั้งและข้อกำหนดการวัดที่แตกต่างกันเครื่องวัดการไหลของมวลก๊าซความร้อนอาจรวมถึงส่วนประกอบเสริมเช่นหน้าแปลนติดตั้งและเปลือกป้องกัน หน้าแปลนติดตั้งใช้เพื่อแก้ไขมิเตอร์การไหลบนไปป์ไลน์เพื่อให้แน่ใจว่าก๊าซสามารถผ่านมิเตอร์การไหลได้อย่างราบรื่น เปลือกป้องกันสามารถปกป้องส่วนประกอบภายในจากอิทธิพลของสภาพแวดล้อมภายนอกเช่นฝุ่นความชื้นการรบกวนแม่เหล็กไฟฟ้า ฯลฯ Meiante Technology Co. , Ltd. ส่วนใหญ่เกี่ยวข้องกับเครื่องมือวัดต่าง ๆ รวมถึงเครื่องมือระดับ, เครื่องวัดการไหล, เครื่องมือความดัน, เครื่องมืออุณหภูมิและเครื่องมือสอบเทียบ ฯลฯ ฯลฯ หากคุณมีความต้องการใด ๆ โปรดติดต่อเรา ประเภทผลิตภัณฑ์ : เมตร > เครื่องวัดการไหลของมวลก๊าซความร้อน
