คำอธิบายผลิตภัณฑ์
ทำจากวัสดุอัลลอยด์พิเศษระดับสูงและหลังจากกระบวนการบำบัดพื้นผิวที่ดีหลายครั้งเครื่องส่งสัญญาณมีความต้านทานต่อการสั่นสะเทือนและการสั่นสะเทือนที่ยอดเยี่ยมโดยรวมและยังทำงานได้ดีในการต้านทานการกัดกร่อนทางเคมี คุณลักษณะนี้ช่วยให้มั่นใจได้ว่าสามารถทำงานได้อย่างเสถียรเป็นเวลานานในสภาพแวดล้อมการทำงานที่มีการกัดกร่อนสูงและซับซ้อนเช่นอุตสาหกรรมเคมีและเภสัชกรรม
ข้อได้เปรียบด้านประสิทธิภาพนั้นมีความเข้มข้นในความสามารถในการวัดความแม่นยำสูงเป็นพิเศษ มันมาพร้อมกับองค์ประกอบการตรวจจับระดับนาโนรุ่นใหม่ซึ่งสามารถจับการเปลี่ยนแปลงความดันที่ละเอียดอ่อนอย่างมากและความแม่นยำในการวัดสามารถถึง± 0.05% FS หรือสูงกว่า ช่วงการวัดสามารถปรับแต่งได้อย่างยืดหยุ่นภายในช่วงที่กว้างมากตั้งแต่แรงดันที่แตกต่างกันเล็กน้อยของ PA ไม่กี่ PA ไปจนถึงแรงดันที่แตกต่างกันของ KPA หลายพันซึ่งสามารถวัดได้อย่างแม่นยำให้การสนับสนุนข้อมูลที่แม่นยำที่ไม่มีใครเทียบสำหรับการควบคุมความแม่นยำในการผลิตอุตสาหกรรม ในขณะเดียวกันก็มีลักษณะการตอบสนองที่รวดเร็วซึ่งสามารถตอบสนองต่อการเปลี่ยนแปลงแรงดันในทันทีเพื่อให้มั่นใจว่าผลลัพธ์การวัดที่แม่นยำในเวลาที่เหมาะสม ในแง่ของการส่งสัญญาณเทคโนโลยีการประมวลผลสัญญาณดิจิตอลขั้นสูงถูกนำมาใช้เพื่อให้แน่ใจว่าสัญญาณไม่ได้บิดเบือนในระหว่างการส่งทางไกลเป็นการปรับปรุงความน่าเชื่อถือและความเสถียรของข้อมูลอย่างมาก
หลักการทำงาน
เครื่องส่งสัญญาณความดันที่แตกต่างกันทำงานตามหลักการเอฟเฟกต์ piezoresistive ขั้นสูง องค์ประกอบหลักคือชิปเซ็นเซอร์แบบเพียร์เซซิสต์ที่มีความแม่นยำสูงที่ทำจากซิลิกอนผลึกเดี่ยว เมื่อความดันของสื่อที่วัดได้ทำหน้าที่ทั้งสองด้านของชิปเซ็นเซอร์ผ่านท่อที่ทำให้เกิดแรงดันชิปจะถูกเปลี่ยนรูปเล็กน้อยเนื่องจากความแตกต่างของความดันทั้งสองด้าน การเสียรูปนี้จะทำให้ค่าความต้านทานภายในชิปเปลี่ยนและการเปลี่ยนแปลงของค่าความต้านทานมีความสัมพันธ์เชิงเส้นตรงกับความแตกต่างของแรงดันที่ใช้อย่างแม่นยำ
วงจรการปรับสภาพสัญญาณภายในเครื่องส่งสัญญาณจะขยายและกรองสัญญาณไฟฟ้าที่อ่อนแอที่เกิดจากการเปลี่ยนแปลงความต้านทานจากนั้นแปลงสัญญาณอะนาล็อกเป็นสัญญาณดิจิตอลผ่านตัวแปลง A/D ที่มีความแม่นยำสูง หลังจากการคำนวณเพิ่มเติมการชดเชยและการสอบเทียบโดยไมโครโปรเซสเซอร์สัญญาณดิจิตอลจะถูกส่งออกตามโปรโตคอลการสื่อสารมาตรฐาน (เช่น modbus, profibus ฯลฯ ) เพื่อให้รวมเข้ากับระบบควบคุมระบบอัตโนมัติที่หลากหลายเพื่อให้ได้การวัดที่แม่นยำ
Jiangsu Meian Automation Instrument Co. , ผลิตภัณฑ์ชั้นนำของ Ltd. ครอบคลุมผลิตภัณฑ์ที่สำคัญห้าประเภทรวมถึงเมตรระดับของเหลวมิเตอร์อุณหภูมิมิเตอร์การไหลเครื่องมือสอบเทียบและเครื่องวัดแรงดัน ในหมู่พวกเขาระดับของของเหลวเมตร, มิเตอร์ความดัน, มิเตอร์การไหลและเครื่องวัดอุณหภูมิได้ผ่านการรับรองความปลอดภัย SIL และผลิตภัณฑ์สองประเภทระดับของเหลวเมตรและมิเตอร์ความดันได้รับใบรับรองการระเบิด พวกเขาได้รับความนิยมจากตัวแทนจำหน่ายและผู้ใช้ในประเทศหลายแห่งวางรากฐานที่แข็งแกร่งสำหรับการพัฒนาระยะยาวของเครื่องมือเมียน
คุณลักษณะผลิตภัณฑ์:
| Measuring medium: |
liquid, gas or vapor |
| Range ratio: |
40:1 |
| Accuracy level: |
0.075, 0.1, 0.2 |
| Range ratio effect: |
0.075: Range B-F, ±0.075% of the calibrated range when the range ratio is 1:1-10:1, ±[0.002xrange ratio-0,1]% when the range ratio>10:1
0.1: Range A -F, when the range ratio is 1:1-10:1, it is ±0.1%6 of the calibrated range; when the range ratio is >10:1, it is ±[0.025xrange ratio-0.125]%; when the range ratio is 1:1-5:1, it is ±0.1% of the calibrated range; when the range ratio is >5:1, it is ±[0.025xrange ratio-0.125]%
0.2 level: range A-F, when the range ratio is +0.2% of the calibration range for 1:1-10:1; ±[0.03x range ratio-0.11% for range ratio>10:1 |
| Stability: |
36 months error is ±0.2% of the maximum range |
| Temperature influence: |
0.075 level: zero point or range error is +0.2% of the maximum range/28'C
0.1 level: zero point or range error is ±0.25% of the maximum range/28'C
0.2 level: zero point or range error is ±0.15%6 of the maximum range/28℃ |
| Power supply influence: |
less than ±0.005%/V of the calibration range |
| Vibration influence: |
less than ±0.05%/g of the maximum range |
| Installation influence: |
zero drift is not more than 0.25kPa. This error can be eliminated by zero adjustment and has no effect on the range |

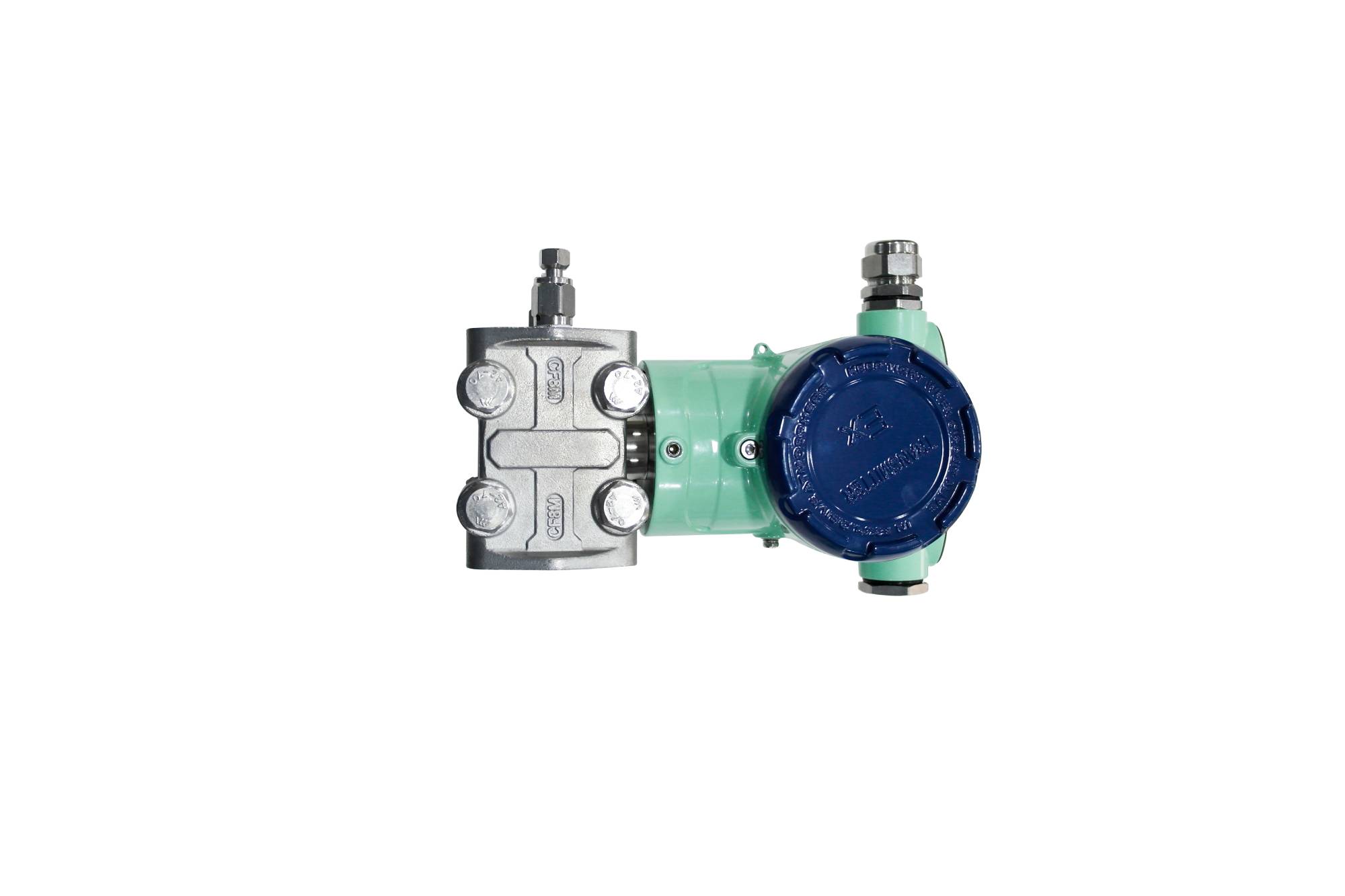

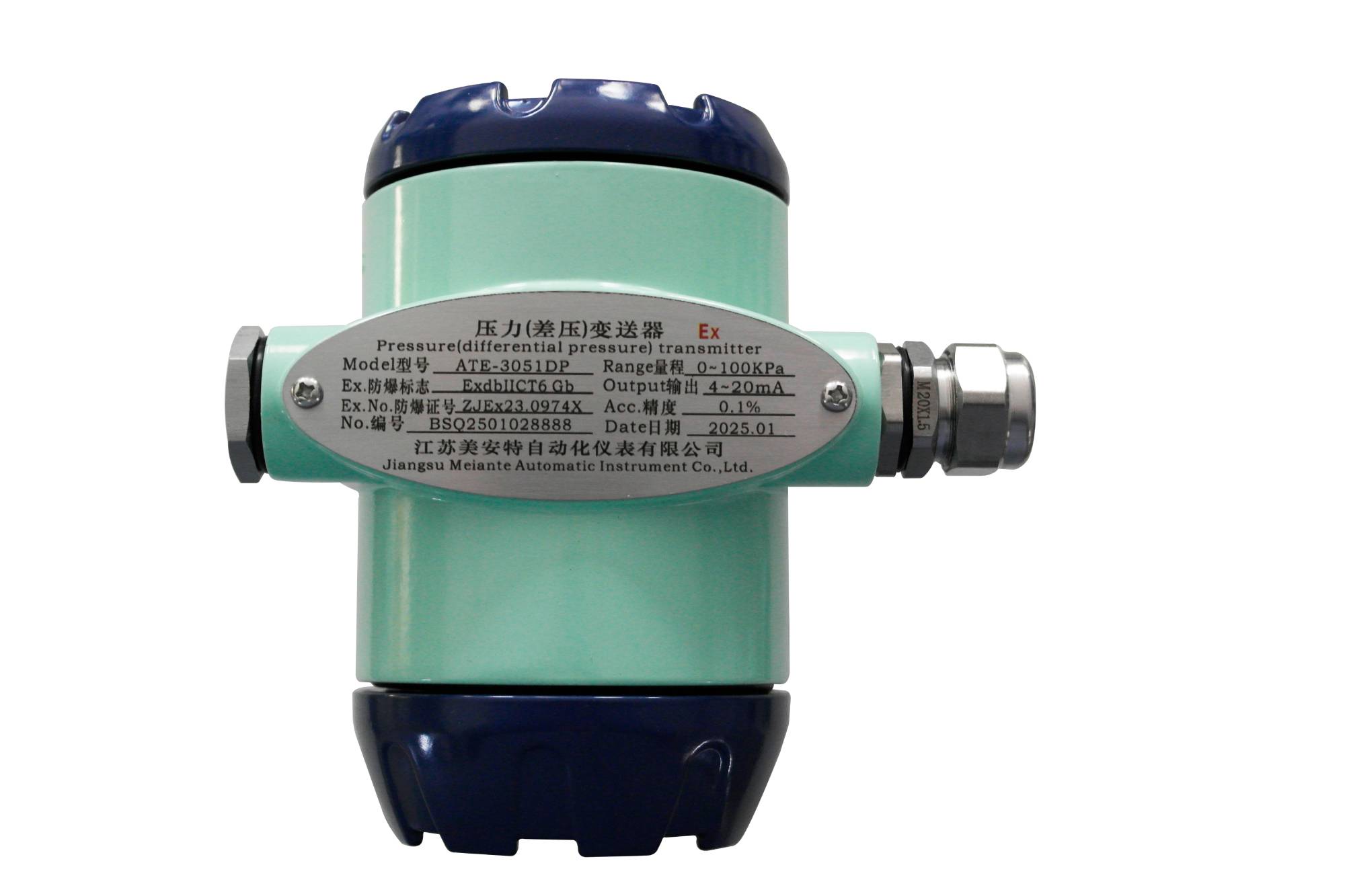

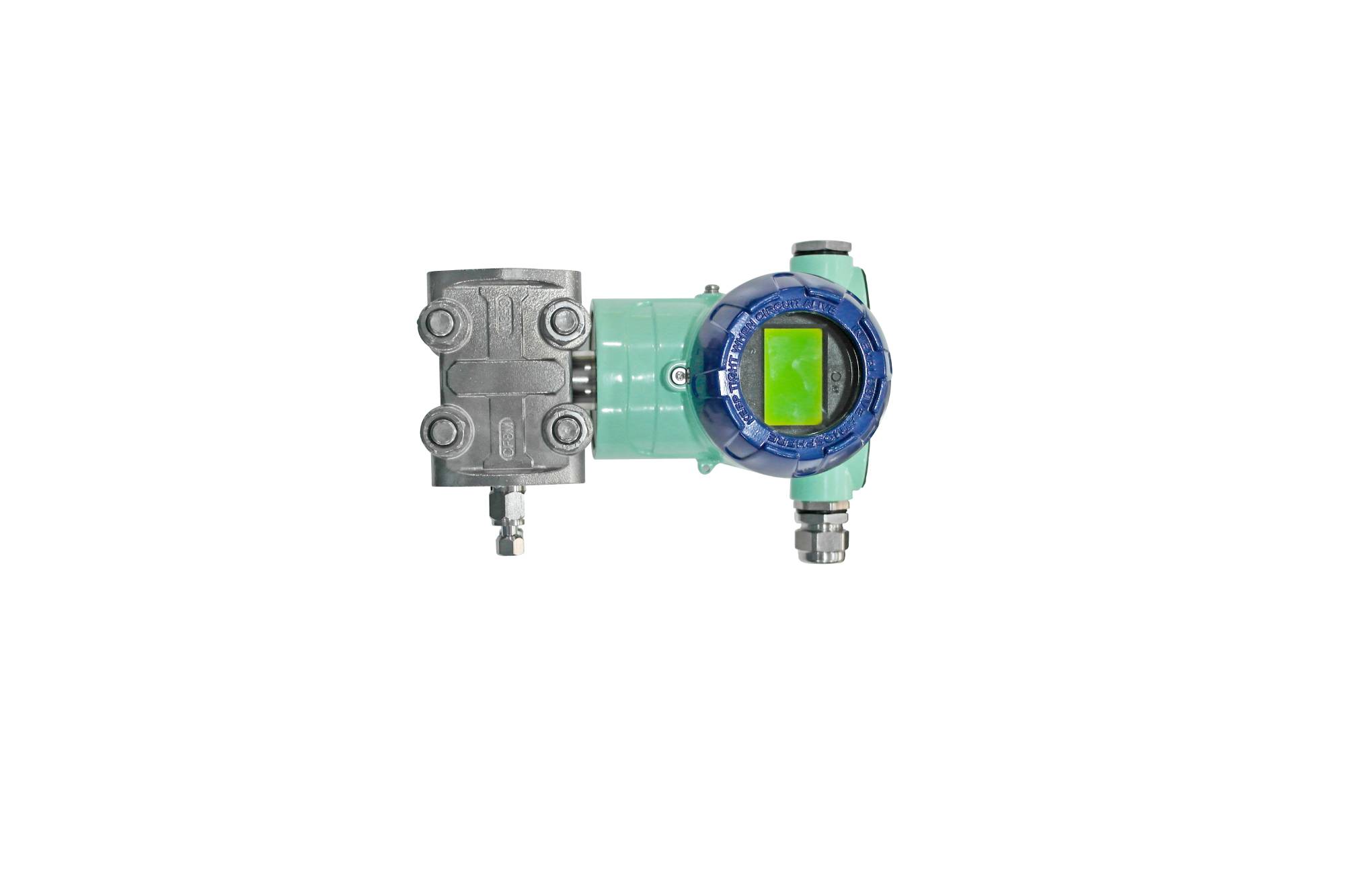

ภาพรายละเอียด:
