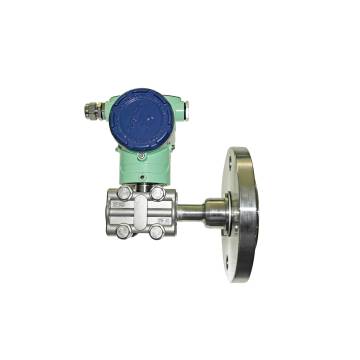

เกจวัดความดันเดี่ยวของหน้าแปลนเดี่ยว

หยิบใส่ตะกร้า

ใช้ร่วมกันกับ:

ชนิดการชำระเงิน:	L/C,T/T
Incoterm:	FOB,CFR,CIF
สั่งขั้นต่ำ:	1 Others

Mr. mat

ติดต่อตอนนี้

ข้อมูลพื้นฐาน

หมายเลขรุ่น: MAT-3751LT

แบรนด์: เสื่อ

Additional Info

การเดินทาง: Ocean,Land

สมุฏฐาน: จีน

ท่าเรือ: SHANGHAI,QINGDAO,LIANYUNGANG

ชนิดการชำระเงิน: L/C,T/T

Incoterm: FOB,CFR,CIF

คำอธิบายผลิตภัณฑ์

หลักการทำงาน
การทำงานของเครื่องส่งสัญญาณความดันเดี่ยวของหน้าแปลนเดี่ยวขึ้นอยู่กับหลักการของความสมดุลของแรง โครงสร้างหลักของมันประกอบด้วยไดอะแฟรมวัดซึ่งตั้งอยู่ในห้องปิดและเชื่อมต่อกับสื่อที่วัดได้ในด้านหนึ่งผ่านหน้าแปลนเดี่ยว
เมื่อความดันของสื่อที่วัดได้ทำหน้าที่บนหน้าแปลนเดี่ยวความดันจะถูกส่งไปยังไดอะแฟรมการวัด เนื่องจากความแตกต่างของความดันทั้งสองด้านของไดอะแฟรมการวัดทำให้เกิดการกระจัดเล็กน้อยของไดอะแฟรม การเปลี่ยนแปลงการกระจัดนี้ทำให้ระยะห่างระหว่างไดอะแฟรมและแผ่นเก็บประจุโดยรอบเพื่อเปลี่ยนส่งผลให้เกิดการเปลี่ยนแปลงในค่าความจุ
วงจรอิเล็กทรอนิกส์ภายในเครื่องส่งสัญญาณตรวจพบการเปลี่ยนแปลงความจุนี้และแปลงเป็นสัญญาณไฟฟ้าตามสัดส่วนกับความแตกต่างของความดัน หลังจากชุดของการขยายการกรองการแปลง A/D และการประมวลผลอื่น ๆ ของสัญญาณไฟฟ้าสัญญาณไฟฟ้ามาตรฐานเช่นสัญญาณปัจจุบัน 4-20MA DC หรือรูปแบบสัญญาณอื่น ๆ ที่ตรงตามมาตรฐานอุตสาหกรรม

Jiangsu Meian Automation Instrument Co. , ผลิตภัณฑ์ชั้นนำของ Ltd. ครอบคลุมผลิตภัณฑ์ที่สำคัญห้าประเภทรวมถึงเมตรระดับของเหลวมิเตอร์อุณหภูมิมิเตอร์การไหลเครื่องมือสอบเทียบและเครื่องวัดแรงดัน ในหมู่พวกเขาระดับของของเหลวเมตร, มิเตอร์ความดัน, มิเตอร์การไหลและเครื่องวัดอุณหภูมิได้ผ่านการรับรองความปลอดภัย SIL และผลิตภัณฑ์สองประเภทระดับของเหลวเมตรและมิเตอร์ความดันได้รับใบรับรองการระเบิด พวกเขาได้รับความนิยมจากตัวแทนจำหน่ายและผู้ใช้ในประเทศหลายแห่งวางรากฐานที่แข็งแกร่งสำหรับการพัฒนาระยะยาวของเครื่องมือเมียน

คุณลักษณะผลิตภัณฑ์:

หน้าแปลนการติดตั้งของ MAT-3751LT ผลึกซิลิกอนชนิดเดียวกับเครื่องส่งสัญญาณของเหลวระดับของเหลวใช้มาตรฐาน ANSI โดยมีข้อมูลจำเพาะ 3” และ 4” เกรดหน้าแปลนคือ 150lb (2.5mpa) และขนาดการติดตั้งหน้าแปลนจะแสดงในแผนภูมิต่อไปนี้ หากผู้ใช้ใช้มาตรฐาน GB-9116-88, L = 80, 100, PN = 2MPA
วัสดุไดอะแฟรมสัมผัสของเหลวคือ 316L, Hastelloy C-276, Monel ฯลฯ หากผู้ใช้ไม่ได้ระบุมันจะมาพร้อมกับหน้าแปลนการติดตั้ง 3”/150lb และวัสดุไดอะแฟรมสัมผัสของเหลว 316L
ความแม่นยำในการวัด: ± 0.1%~ ± 0.5%FS
ช่วง: 0 ~ 1MPA
สัญญาณเอาต์พุต: 4 ~ 20ma, Hart Protocol

ภาพรายละเอียด:
